Фланец d 32 мм

Ру6
Ру10
Ру16
Ру25
Ру40
Ру63
Ру100
Ру160

Фланец d 32 Ру6

Фланец 32х6 плоский

фланец плоский схема
Фланец ду32 ру6, вес(кг) - 1,01
Ду = 32мм, dн = 38, dв = 39, b = 13
Размеры по ГОСТ 12820-80

Фланец 32х6 воротниковый

Фланец ду32 ру6, вес(кг) - 1,10
Ду = 32мм, Dm = 50, Dn = 39,
d1 = 31, b = 12, h4 = 33
Размеры по ГОСТ 12821-80

Фланец d 32 Ру10

Фланец 32х10 плоский

Фланец ду32 ру10, вес(кг) - 1,40
Ду = 32мм, dн = 38, dв = 39, b = 14
Размеры по ГОСТ 12820-80

Фланец 32х10 воротниковый

Фланец ду32 ру10, вес(кг) - 1,54
Ду = 32мм, Dm = 55, Dn = 39,
d1 = 31, b = 13, h4 = 40
Размеры по ГОСТ 12821-80

Фланец d 32 Ру16

Фланец 32х16 плоский

Фланец ду32 ру16, вес(кг) - 1,58
Ду = 32мм, dн = 32, dв = 33, b = 16
Размеры по ГОСТ 12820-80

Фланец 32х16 воротниковый

Фланец ду32 ру16, вес(кг) - 1,54
Ду = 32мм, Dm = 55, Dn = 39,
d1 = 31, b = 13, h4 = 40
Размеры по ГОСТ 12821-80

Фланец d 32 Ру25

Фланец 32х25 плоский

Фланец ду32 ру25, вес(кг) - 1,77
Ду = 32мм, dн = 38, dв = 39, b = 18
Размеры по ГОСТ 12820-80

Фланец 32х25 воротниковый

Фланец ду32 ру25, вес(кг) - 1,83
Ду = 32мм, Dm = 56, Dn = 39,
d1 = 31, b = 16, h4 = 43
Размеры по ГОСТ 12821-80

Фланец d 32 Ру40

Фланец 32х40 воротниковый

Фланец ду32 ру40, вес(кг) - 1,83
Ду = 32мм, Dm = 56, Dn = 39,
d1 = 31, b = 16, h4 = 43
Размеры по ГОСТ 12821-80

Фланец d 32 Ру63

Фланец 32х63 воротниковый

Фланец ду32 ру63, вес(кг) - 2,94
Ду = 32мм, Dm = 64, Dn = 39,
d1 = 31, b = 21, h4 = 60
Размеры по ГОСТ 12821-80

Фланец d 32 Ру100

Фланец 32х100 воротниковый

Фланец ду32 ру100, вес(кг) - 3,05
Ду = 32мм, Dm = 64, Dn = 39,
d1 = 31, b = 22, h4 = 60
Размеры по ГОСТ 12821-80

Фланец d 32 Ру160

Фланец 32х160 воротниковый

Фланец ду32 ру160, вес(кг) - 3,07
Ду = 32мм, Dm = 64, Dn = 39,
d1 = 31, b = 22, h4 = 65
Размеры по ГОСТ 12821-80

Технические характеристики

Подробное описание

Фланец резьбовой - это арматура, которая все больше используется, в настоящее время, в связи с применением в соединениях трубопроводных систем учета расхода воды. Подвидами данного крепежного элемента являются фланец переходной и глухой. Стандартный фланец ду 32 производится в трех вариантах:

Наиболее часто встречается фланец плоский (фланец приварной) ГОСТу 12820-80.- Фактически это кольцо, которое надевается на элемент трубопровода, а затем приваривается к нему. После чего два фланца, присоединенные к концам трубопровода, соединяются между собой с помощью крепежных элементов.

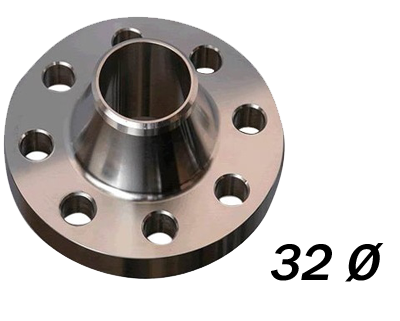

фланец ду32 ГОСТ 12821-80 - это фланец воротниковый, крепится к основному элементу трубопроводной системы методом сварки характерным коническим выступом, так называемым воротником или юбкой. Фланец свободный ГОСТ 12822-80. Его характерная особенность - легкость монтажа труднодоступных участков труб.
