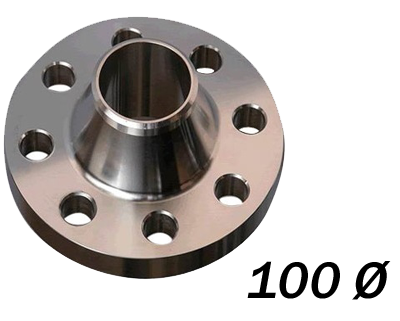

Фланец d 100 мм

Фланец Фланец d 100 в составе фланцевого соединения – это конструктивная деталь, позволяющий при монтаже трубопроводов соединять между собой элементы: полиэтиленовые трубы, металлические трубы, полиэтиленовые и металлические трубы, элементы трубопроводной арматуры (задвижки, краны, пр.), присоединять технологическое оборудование, а так же резервуары, емкости. Для соединения между собой металлических труб наиболее часто используется фланцы стальные плоские приварные гост 12820 80. Это наиболее часто применяющееся соединение.

Фланец свободный гост 12822 80 применяются при соединении узлов и стыков в труднодоступных местах, а так же при монтаже полиэтиленовых труб, в соединении полиэтилен - сталь. Фланцы воротниковые гост 12821 80 применяются для монтажа элементов трубопроводов, присоединения арматуры или технологического оборудования, работающих под высоким давлением, позволяют проводить модернизацию или демонтаж отдельных элементов, фактически являются многоразовым.

Для производства фланцев, зависимости от области применения, условий эксплуатации, конструктивных решений, используются конструкционные углеродистые, низколегированные, в редких случаях, коррозионностойкие марки или специальные марки сталей, наиболее часто встречаются ст.20, ст.09Г2С, ст.15Х5М и ст.12Х18Н10Т. Так же на качество фланцевого соединения влияет класс исполнения фланца с 1 по 9, который контролирует частоту обработки поверхности под прокладку.

Важной характеристикой фланцев является допустимое условное(рабочее ) давление, которое измеряется в атм., кгс/см2, Па, МП или, бар, зависит от размеров фланца и класса уплотнительной поверхности, например, фланец ду100 ру16, способен выдерживать давление до РУ 16 атм. или16,5 кгс/см2.Фланец стальной ду100 плоский приварной (ГОСТ 12820-80) и фланец ду 100 свободный на приварном кольце (ГОСТ 12822-80) выдерживают давление до 30 кгс/см2, фланец стальной 100 (ГОСТ 12821-80) приварной встык выдерживает давление до 250 кгс/см2. В настоящее время, наиболее часто фланцы изготавливают методом ковки и штамповки, которые, что обеспечивает оптимальное сочетание цены и качества.
